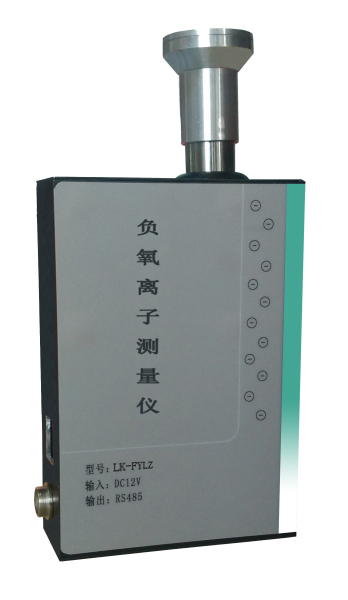

产品简介
HSTL-FYLZ负氧离子传感器使用筒电容技术进行负离子测量。采用了气流缓冲技术，气流稳定，离子流捕捉可靠。该款传感器不仅工艺较好、外壳小巧、简单易用，而且一致性好、可靠性高、适用性强，能方便对大气离子进行分析与研究，也能对矿石、负离子粉等物体击发的负离子数量进行准确测量。

产品特点
1、筒电容空气收集器，负压除尘结构，不仅具有很强的稳定性，而且可保证长时间在恶劣环境中运行。
2、筒电容空气收集器先天具有优良的静电屏蔽功能，能较好地克服静电对测量的不利影响。
3、气流缓冲技术及离心气动结构，避免了螺旋式气流对测量所造成的影响。
4、采用绝缘材料，超强抗潮能力，保证在高湿环境下不结霜、不结露，工作正常。
5、内置先进的放大电路，可高灵敏地探测负离子数量。
6、具有自动工作模式，无需人工处理，上电即自动工作，连续测量。

技术参数
供电方式：□ DC 12V
           □ DC 24V
           □ 其他
输出形式： □ 电流：4～20mA
           □ 电压：0～5V
           □ RS232
           □ RS485
仪器线长： □ 标配：2.5米
□其他
平均功耗： 1.7W
分辨率： 1个离子/cm3
检测范围： 0-50000(个/ cm3)
采样数率：50个 /秒
误差：离子浓度≤±10%
迁移率：1(cm2/S*V)

计算公式
电压型（0～5V）：
C= V / 5 × 5000
（C为测量负氧离子浓度值（个/ cm3），V为输出电压（V））
电流型（4～20mA输出）：
C=（ I-4 ）/ 16 × 5000
（C为测量负氧离子浓度值（个/ cm3），I为输出电流（mA））

接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
线颜色	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

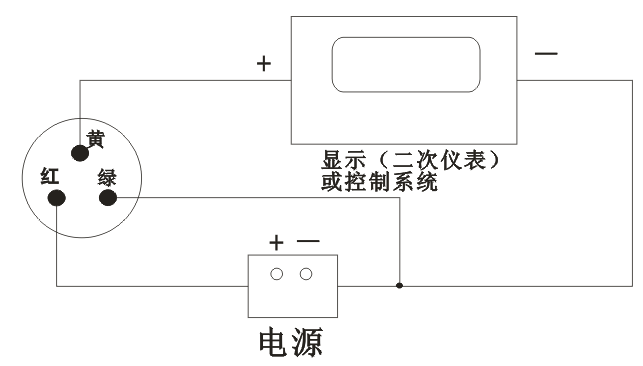

（3）变送器电压、电流两种输出接线方式：

（电压输出方式接线）

（电流输出方式接线）

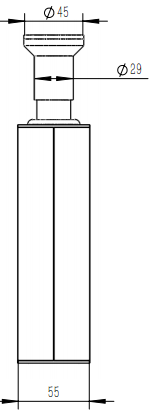

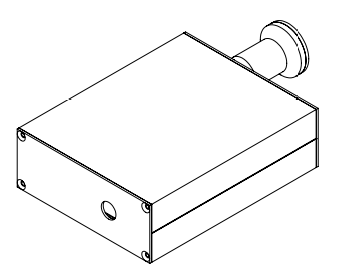

外形尺寸

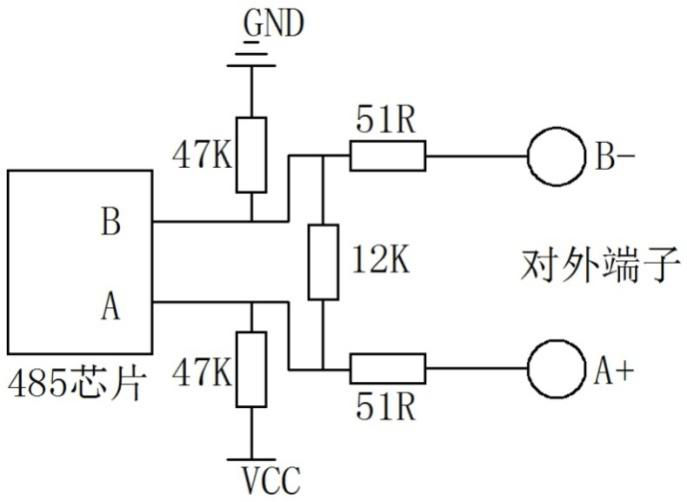

RS485电路

编号	供电方式	输出信号	说明
HSTL-			负氧离子传感器
	12V-		12V供电
	24V-		24V供电
	YV-		其他供电方式
		V	0-5V
		A1	4-20mA
		A2	0-20mA
		W1-	RS232
		W2-	RS485
例如：FYLZ-12V-W2:负氧离子传感器（变送器） 12V供电，RS485信号输出

使用说明
将传感器按接线方法中的说明接线，然后置于欲测量负氧离子浓度的位置，打开电源和采集仪开关，即可获取测量点负氧离子浓度。

注意事项
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、不得在传感器直连的台面进行焊接，以免烧坏传感器，如果需要进行焊接，请将传感器拆下；
5、传感器的线缆线长度不要随意增减，易造成补偿的失准；
6、接线的时候切勿直接将220V或380V接入传感器的输入线，会造成传感器的烧坏；
7、请勿拉拽电缆线，否则易造成内部接线短路；
8、用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
9、请保存好检定证书和合格证，维修时随同产品一同返回。
