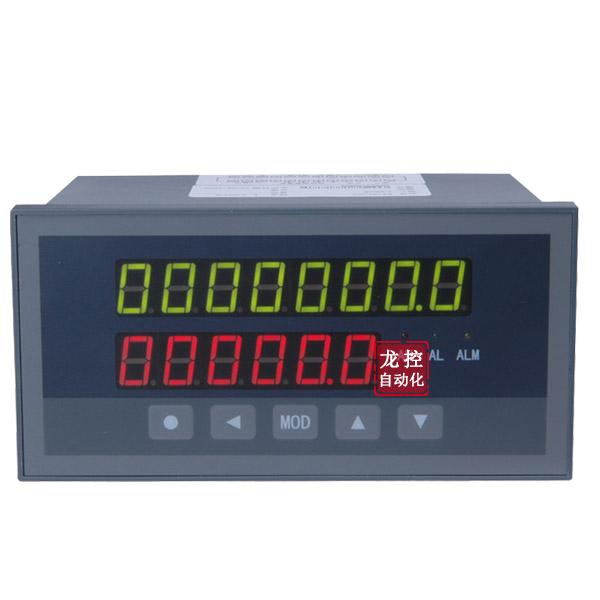

概述

XSJ系列流量积算仪与各类流量传感器、变送器配合，完成瞬时流量的测量、变换、传送和控制，同时进行累积计算。

4 误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度

4 适用于电流、电压、脉冲输出的流量传感器或变送器

4 2点报警输出，用于瞬时流量的上、下限报警或累积量的预置输出

4 变送输出可将测量、变换后瞬时流量值以标准电流、电压形式输出供其它设备使用

4 累积量脉冲输出功能

4 瞬时流量按小时或按分为计算单位可选择

4 全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件，组态软件和应用软件技术支持

4 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机

4 多种外形尺寸和面板形式

4 对于非线性信号，可利用仪表的8段折线功能

4 停电记录功能可记录总停电时间，停电次数和最后8次停电和上电的实时时间。通过面板调出查看

型号规格

XSJ / o — o o o T o B o A o S o Vo o o oo

1：外形尺寸

A：横式160×80×125或竖式80×160×125（W×H×L）

B：96×96×112（W×H×L）

C：96×48×112（W×H×L）只能横式单显

 2：面板形式    H：横式    S：竖式    F：方形

3：显示方式：

1：8位LED单显示，累积值、瞬时值切换显示

2：8位+ 4位LED双显示，累积值，瞬时值同时显示

 4：输入信号

I： 直流电流 4mA~20mA，0mA~10mA，0mA~20mA

V：直流电压 1V~5V DC，0V~5V DC

K：脉冲输入 0.1Hz~10KHz

 5：报警点数量

T0：无报警

T1~T2：1~2点报警

4 6：外供电源

B0：无外供电源

B1：外供24V DC

B2：外供12V DC

B3：其它

 7：变送输出

A0：无输出

A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA

A2：电压输出（0~5）V、（1~5）V

A3：电压输出（0~10）V

A4：其它输出

 8：通讯接口

S0：无通讯接口

S1：RS 232接口

S2：RS 485接口

S3：RS 422接口

9：仪表电源

V0：220V AC

V1：24V DC

V2：12V DC

 10：打印功能：P表示带打印功能，不带可省略
             （限外形为A、B的仪表）

                 （限双显示仪表）

 12：累积量脉冲输出：O表示有累积量脉冲输出功能，
                    没有可省略

 13：N表示非标功能。仪表某部分功能已按订货要求变更

基本技术规格

4 电    源：220V AC供电的仪表：220V±10%，功耗小于7VA；
24V DC供电的仪表：24V±10%，功耗小于5VA；
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准

 工作环境：0℃~50℃，湿度低于90%R.H

          宽温范围的仪表需在订货时注明

显示范围：瞬时流量4位LED显示，0~9999，小数点位置按需
          要设置

               累积流量8位LED显示，0~99999999，小数点位置
               与瞬时流量相同

 输入信号：直流电流：4mA~20mA，0mA~10mA，0mA~20mA

               可通过设定选择

               直流电压：1V~5V DC，0V~5V DC 可通过设定选择

               脉冲：0.1Hz~10KHz

 基本误差：小于±0.2%F.S

 测量控制周期：0.2秒

选配件技术规格

报警输出

— 2点、可通过设定选择瞬时流量上、下限报警方式或累积量预置输出方式

— 继电器输出：触点容量220V AC，3A

— OC门输出（订货时注明）：电压小于30V，电流小于50mA

 变送输出

— 瞬时流量输出

— 光电隔离

— 4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω

— 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明

— 输出分辨力：1/1000，误差小于±0.5% F.S
        或：1/4000，误差小于±0.2% F.S（订货时注明）

 累积量脉冲输出：OC门或电压脉冲

— OC门输出：电压小于30V，电流小于50mA

— 电压输出：5V电压输出时，在VD、OUT端接260Ω电阻

 通讯接口

— 光电隔离

— RS232、RS485、RS422标准，在订货时注明

— 仪表地址0~99可设定

— 通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明

— 仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms

— 配套测试软件，提供组态软件和应用软件技术支持

打印接口及打印单元

— 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月

— 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择

— 打印内容：时间（年、月、日、时、分），报警状态，测量值，
          累积值、工程量单位

— 1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元

— 打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明

停电记录

— 自动记录总停电时间，总停电次数，以及最后8次停电和上电的实时时间，通过面板调出查看

 外供电源

— 用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA

装与接线

 为确保安全，接线必须在断电后进行。

 交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。

本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。

流量传感器（变送器）与仪表的接线
